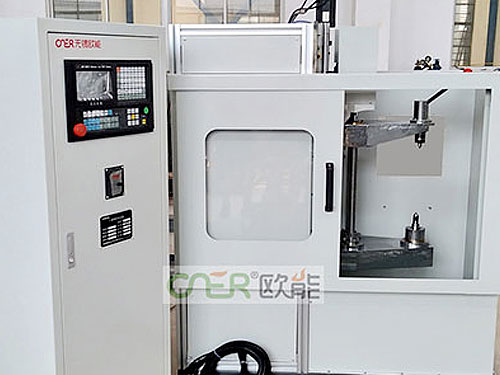

中頻調質淬熾熱處置設備淬火機床的構造。中頻熱處置調質設備淬火機床由床身、V形托架、活動桿、帶好的的滑臺、淬火變壓器感應器組、電容器和淬火槽等組成。機械動作由液壓操控，V形托架將工件托住上升并降落到位，然后由活動桿配合動作；滑臺上的兩個好的夾住凸輪軸作橫向挪動，將凸輪軸進入或送出感應器；機床左端主軸箱由液壓馬達帶動凸輪軸旋轉．轉速可在一定范圍內無級調速。在感應器左邊有一銅板接地環，假如凸輪軸在好的上未夾正，則在橫向‘挪動時會先碰到接地環，產生信號，中止動作。
淬火變壓器是可變匝比的中頻變壓器，初級為10~ 22匝，分13檔，次級為6匝。感應器為多圈串聯，九個感應器位在一條中心線上，其中八個加熱凸輪。感應器是雙匝的，凸輪尖部與有效圈內徑的間隙為4~ 5mm，感應器底座有橢圓孔，使感應器可相對凸輪的軸向位置可作調整。凸輪軸感應器采用串聯，防止了并聯多個感應器時會產生中間導電途徑短而二端導電途徑長的弊病。采用串聯感應器法時，假如中間凸輪溫度偏高，還可用加大間隙的辦法來調整。電容器組的配置，采用三瓶300kvar的電熱電容器。
淬火槽及保送鏈。淬火槽容量1. 5m3，選用聚合物淬火液Ucon A或251，其質量分?jǐn)?shù)為10%，運用溫度3—50C。淬火液槽內設有6kW的管狀電加熱器，用以調理淬火液溫度。淬火槽旁有換熱器與水泵，水泵將溫度升高的淬火液送入換熱器，與換熱器中的工業用水停止換熱降溫。此系統的溫度、流量等控制與普通淬火液冷卻系統相同，不再細述。淬火槽中裝有一條傾斜的保送鏈，將淬硬的凸輪軸從下往上提升到下一工序。
紅釙測溫儀。紅外測溫儀監控凸輪軸加熱溫度，它裝置在離感應器中心0. 5m處，傳感器上的鏡頭對準某一凸輪的側面，如某一根凸輪軸的加熱溫渡過低，熱處置設備則紅外測溫儀會發出不合格信號，淬火槽前的拒收操作臂將會抬起，使這根凸輪軸不進入淬火槽中。
抽風安裝。在感應器上部和淬火槽保送鏈提升工件處的上部，均裝有抽風罩，用以堅持工位左近的清爽環境。
